חיבור של יותר מ-40 מצלמות GigE למערכת אחת – אתגר או הזדמנות

בעולם הראייה הממוחשבת, הדרישה למערכות מרובות מצלמות הולכת וגוברת – בין אם מדובר ביישומים תעשייתיים מורכבים, מערכות פיקוח על קווי ייצור, רובוטיקה מתקדמת או ניטור תלת-ממדי. עם ההתרחבות עולה שאלה מרכזית: מה קורה כשמחברים מצלמות רבות.

המאמר של Teledyne Vision Solutions בוחן מקרוב את האתגרים, הסיכונים והפתרונות הקיימים עבור פריסת מערכות מסוג זה, תוך התבססות על ניסויים אמתיים שנערכו במעבדות החברה.

עומס נתונים ואתגרי רוחב פס

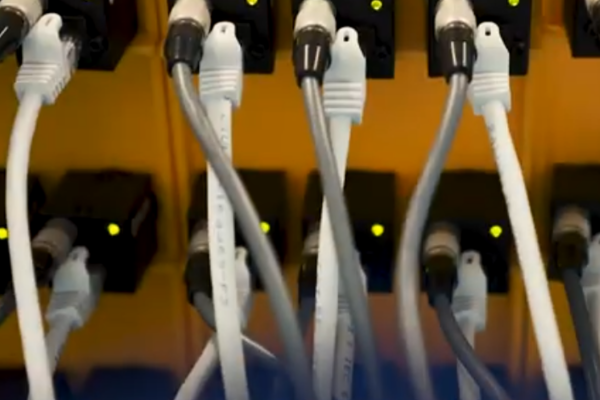

כאשר מחברים עשרות מצלמות GigE למחשב יחיד, האתגר הראשון שנוצר הוא ניהול זרימת הנתונים. כל מצלמה שולחת נתוני וידאו ברזולוציה גבוהה ובקצב מהיר, כך שהצטברות המידע עלולה לעבור את גבולות רוחב הפס של כרטיס הרשת ושל תשתית התקשורת כולה.

המאמר מדגיש את הצורך בתכנון רשת חכם, הכולל שימוש בכרטיסי רשת עם מספר פורטים, חלוקת העומס בין מספר כרטיסים או בקרים במערכת, תעדוף תעבורת מידע קריטית והפחתת עומסים בלתי הכרחיים ברשת.

אתגרי סנכרון ודיוק תזמון

במערכות מרובות מצלמות, תיאום בין יחידות הצילום חשוב במיוחד. לדוגמה, ביישומים תעשייתיים בהם מתבצעת לכידת תנועה מהירה או ניתוח מדויק של פריטים בתנועה, נדרש סנכרון מושלם בין כל המצלמות.

המאמר סוקר פתרונות סנכרון המבוססים על פרוטוקולים מתקדמים, שימוש בגנרטור טריגרים חיצוני, והגדרות זמני חשיפה מדויקים התואמים לרוחב הפס הקיים.

עומסי עיבוד – לא רק תקשורת

גם כאשר מצליחים לנהל את תעבורת הרשת, המחשב הקולט נדרש להתמודד עם עיבוד עצום של נתוני תמונה – דחיסה, אנליזה, תצוגה ואחסון. המאמר מציין מספר פתרונות: הקצאת משאבים חכמה בין מעבדים, ליבות עיבוד גרפי וזיכרון, חלוקת העיבוד בין כמה תהליכים נפרדים, ותכנון נכון של מערכת ההפעלה והגדרות תוכנה כמו ניהול זיכרון והשהיות.

ניהול חום, צריכת חשמל ואמינות

מערכת שמריצה מצלמות רבות באופן רציף מחייבת תשתית פיזית מותאמת – קירור יעיל, ניהול צריכת חשמל וחומרה אמינה שמסוגלת לפעול תחת עומס מתמשך.

המאמר ממליץ על שימוש ברכיבי תעשייה בדרגת אמינות גבוהה, ניטור טמפרטורות ושימוש באוורור אקטיבי, וכן תכנון מראש של מערך הגיבוי ושמירה על שלמות נתונים לאורך זמן.

מסקנות

החיבור של עשרות מצלמות GigE למערכת אחת איננו רק אפשרי – אלא גם ניתן ליישום בצורה יציבה ויעילה, כל עוד נערכת ההיערכות הנכונה. שילוב בין פתרונות רשת, תוכנה, חומרה וניהול תשתיות מאפשרים למערכות מסוג זה לפעול באופן שוטף גם בקצבים ובדרישות הגבוהות ביותר.

המאמר מהווה מדריך מעשי למהנדסים, אינטגרטורים ובוני מערכות בתחום הראייה הממוחשבת, ובין היתר כולל דוגמאות מהשטח, כלי תכנון וטיפים לאופטימיזציה של מערכות עתירות מצלמות.

אנחנו ב ASIO Vision  הנציגים של Teledyne בישראל. מציעים ללקוחותינו מגוון פתרונות מתקדמים של החברה ומתמודדים בהצלחה עם אתגר המערכות בעלות היקף חיבורים גבוה במיוחד, תוך התאמה מלאה לצרכי הלקוח.

  • המאמר המלא פורסם באתר החברה
  • מצורף סרטון – היכנסו לקישור שלמטה.
